Tủ điện điều khiển hiện nay là hệ thống điện quan trọng trong sản xuất công nghiệp hay vận hành nhà máy. Tổ hợp thiết bị điện này hỗ trợ tăng năng suất, tăng tính chính xác trong vận hành từ đó nâng cao hiệu quả sản xuất của phân xưởng hoặc toàn nhà máy. Hiện nay có nhiều loại tủ điều khiển như tủ tổng, tủ phân phối, tủ tụ bù, tủ ATS,...  Bài viết sau đây từ BTB Electric sẽ giúp bạn tìm hiểu về vai trò, phân loại và những lưu ý khi sử dụng tủ điện điều khiển.

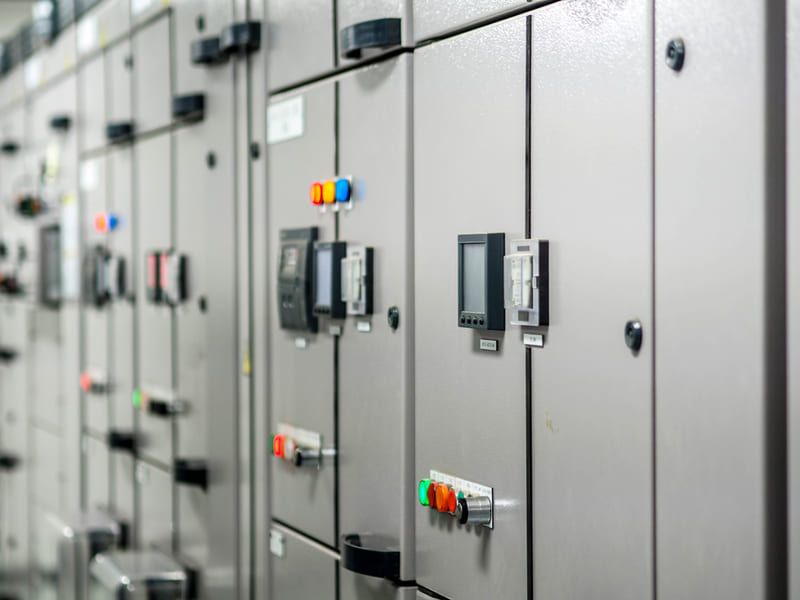

Khái niệm tủ điện điều khiển

Tủ điều khiển là tủ điện động cơ có nhiệm vụ điều khiển các động cơ có công suất lớn trong phụ tải của nhà máy, xưởng sản xuất, trạm bơm,... Cùng với đó loại tủ công nghiệp này bảo vệ các động cơ khỏi rủi ro bị mất pha, ngắn mạch hay quá tải. Loại tủ điện này được ví như “bộ não” của hệ thống điện, giám sát và vận hành hiệu quả các thiết bị điện.

Chức năng của tủ điện điều khiển phụ thuộc vào từng loại động cơ cần điều khiển và kết cấu tủ điện: Khởi động trực tiếp, khởi động sao - tam giác, khởi động mềm, biến tần,...

Tủ điện điều khiển có các thành phần chính gồm:

• Thiết bị đóng ngắt: MCB, MCCB, ACB,...
• Thiết bị điều khiển: Relay hệ số công suất, contactor, relay nhiệt, timer, PLC,...
• Bộ khởi động: Khởi động mềm, bộ khởi động sao - tam giác,...
• Thiết bị đặc trưng: Bộ chuyển nguồn tự động ATS, tụ bù, cuộn kháng cho tụ bù, contactor tụ bù, bộ điều khiển ATS, bộ lọc sóng hài AHF,...
• Linh kiện: Vỏ tủ, đèn báo, công tắc, dây điện,....

Các loại tủ điện điều khiển

Các loại tủ điện điều khiển được sử dụng rộng rãi hiện nay: tủ điều khiển lập trình PLC, tủ điều khiển động cơ MCC, tủ điện biến tần, tủ tụ bù, tủ điều khiển ATS,... Ngoài ra có tủ điện điều khiển cảm biến, tủ điện điều khiển điện thông minh,...

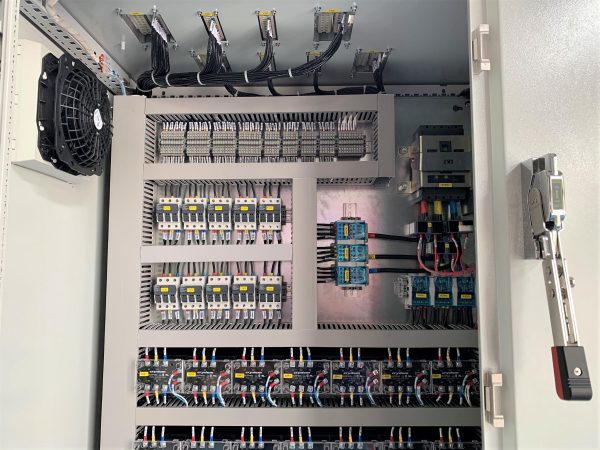

Tủ điện điều khiển PLC

Tủ điều khiển PLC là tủ điện được lập trình phần mềm PLC có chức năng điều khiển tự động máy móc công nghiệp theo yêu cầu của dây chuyền. Người vận hành hệ thống điều khiển tủ PLC qua màn hình cảm ứng. Loại tủ này thường được lắp đặt tại khu điều khiển trong các nhà máy công nghiệp, công trình xây dựng lớn,... giúp nâng cao năng suất máy móc, giảm thiểu nhân lực sản xuất.

Chức năng của tủ điện điều khiển PLC: lập trình theo yêu cầu, đáp ứng thời gian thực, đo lường và điều khiển chuẩn xác, tiết kiệm chi phí hóa chất, hiển thị thời gian hoạt động các thiết bị (nắm bắt thời điểm bảo trì, bảo dưỡng), cảnh báo kịp thời, phòng tránh rủi ro thiết bị gặp sự cố (ngừng chạy, tự khởi động lại,..), in ấn và lưu trữ thông số kỹ thuật. Ngoài ra hệ thống tủ PLC có tính bảo mật cao, đều cần mật khẩu để vận hành hay thay đổi chức năng, thông số kỹ thuật

Tủ điện điều khiển MCC

Tủ điều khiển MCC có chức năng bảo vệ và điều khiển động cơ, máy bơm,.. công suất lớn. Khi lắp đặt tủ MCC có thể chọn các phương thức khởi động như khởi động sao - tam giác, khởi động trực tiếp, biến tần, khởi động mềm,....

• Loại khởi động cứng: Sử dụng cho động cơ công suất nhỏ dưới 10kW, dùng phương pháp khởi động sao - tam giác. Ưu điểm là chi phí đầu tư thấp, hoạt động ổn định, dễ kiểm tra bảo dưỡng. Nhược điểm là rất khó dùng cho động cơ công suất cao, chỉ dùng khi nguồn cấp lớn.
• Loại khởi động mềm: Sử dụng cho động cơ công suất lớn từ 10kW và nguồn điện yếu, dùng phương pháp khởi động mềm. Phương pháp này giúp giảm dòng khởi động xuống chỉ còn khoảng 1,5 - 3 lần dòng định mức của động cơ (trường hợp động cơ đóng trực tiếp vào lưới điện, dòng khởi động gấp khoảng 5 - 8 lần dòng định mức). Ưu điểm của phương pháp khởi động mềm là tiết kiệm lượng lớn điện năng, tăng tuổi thọ động cơ, không ảnh hưởng tới hoạt động các thiết bị khác trong hệ thống.

Tủ tụ bù

Tủ tụ bù có chức năng điều khiển hệ số công suất phản kháng trong mạch điện, tăng công suất cosφ để giảm chi phí tiền điện. Thiết bị chính trong tủ là tụ bù (tụ bù khô hoặc tụ bù dầu), dung lượng phổ biến trong khoảng 5 - 50kVAr. Các phương pháp bù bao gồm: bù nền, bù ứng động, bù riêng, bù tập trung, bù theo nhóm,..

Tủ điều khiển ATS

Tủ điều khiển ATS có chức năng chuyển đổi nguồn tự động khi nguồn chính gặp vấn đề hoặc đã ổn định trở lại. Thiết bị quan trọng nhất trong tủ là ATS - bộ chuyển nguồn tự động. Tủ ATS có thể kết nối 1 nguồn chính + 1 nguồn phụ, 2 nguồn chính + 1 nguồn phụ, 1 nguồn chính + 2 nguồn phụ hoặc nhiều hơn. Nguồn điện chính có thể là điện lưới hoặc điện tái tạo, nguồn điện phụ có thể là điện máy phát hoặc điện dự phòng UPS.

Tủ điện biến tần

Tủ điện biến tần sử dụng biến tần để điều khiển động cơ, ưu điểm tương tự phương pháp khởi động mềm và có thêm khả năng thay đổi động cơ. Việc khởi động bằng biến tần giúp ổn định điện áp, tránh sụt áp các thiết bị khác, tăng tuổi thọ động cơ, bảo vệ động cơ khỏi ngắn mạch, quá tải, mất pha,...

Lưu ý khi vận hành tủ điện điều khiển

Những lưu ý khi lắp đặt, vận hành tủ điện điều khiển:

• Bắt buộc có sơ đồ lắp đặt cho các thiết bị trong tủ điện.
• Lựa chọn vỏ tủ, các thiết bị điện, các linh kiện cần đảm bảo chất lượng tốt, thông số kỹ thuật tương thích với nhau và tương thích với hệ thống chung.
• Bố trí người vận hành tủ điều khiển cần am hiểu về cấu tạo, nguyên lý hoạt động của từng loại tủ, nhận biết các rủi ro có thể xảy ra và chuẩn bị các phương án phòng ngừa, khắc phục.
• Trước khi mở tủ để kiểm tra, bảo trì cần đảm bảo an toàn điện, ưu tiên ngắt dòng điện qua tủ.
