Tủ điện trung thế là gì? Đặc điểm cấu tạo và phân loại
Tủ điện trung thế đã và đang góp phần quan trọng trong việc phân phối, điều khiển hệ thống điện trung thế. Sử dụng hệ tủ trung thế giúp người vận hành truyền tải điện an toàn hơn khi làm việc, tránh bị tác động bởi đường điện. Trong bài viết sau đây từ BTB Electric, bạn sẽ hiểu thêm về tiêu chuẩn kỹ thuật, đặc điểm cấu tạo và ứng dụng của tủ điện trung thế.
Tủ điện trung thế là gì?
Tủ điện trung thế là hệ tủ sử dụng trong mạng lưới điện trung thế, cấp điện áp từ 1kV đến 35kV. Chức năng chính của tủ điện trung thế là phân phối điện từ nguồn điện cao thế tới đường dây truyền tải trung thế và tới mạch hạ thế. Cùng với đó, tủ điện có nhiệm vụ đóng ngắt và bảo vệ đường dây điện trung thế.
Đặc điểm cấu tạo của dòng tủ điện trung thế
Tủ điện trung thế mang kết cấu hình khối hộp chắc chắn, vuông vức. Vỏ tủ được làm từ tôn lớp dày, mạ kẽm, sơn tĩnh điện, đảm bảo chống thấm, chống bụi và cách điện ở mức điện áp cao. Bên trong tủ còn 1 lớp cánh cửa khác để tăng cường khả năng cách điện.
Bên trong tủ điện trung thế được phân chia thành các module ứng với chức năng khác nhau. Tùy vào chức năng của tủ mà các module có thể là:
- Buồng thanh cái: Nơi chứa các thiết bị đóng cắt chính như LBS hay VCS, được thiết kế tại vị trí trung tâm, dễ thao tác và chịu được dòng điện trung thế cao.
- Buồng máy cắt: Nơi chứa các thiết bị chuyển mạch và bảo vệ điện.
- Buồng đấu cáp: Nơi đấu nối dây cáp điện từ nguồn tới các thiết bị trong tủ.
- Buồng hạ thế: Nơi kết nối tủ điện với lưới điện hạ thế, chứa bộ điều khiển, bộ đo đếm và dây tiếp đất.
Thiết bị chính trong tủ điện trung thế là các loại thiết bị đóng cắt như VCB, LBS, DS hay Recloser,.. Các thiết bị này có mức đóng ngắt rất lớn, được sử dụng để đóng ngắt nguồn điện hiệu quả. Ngoài ra có 1 ổ cắm điện hạ thế để sửa chữa thiết bị, hệ thống dây điện, thanh cái, đèn báo, nút điều chỉnh, đồng hồ đo, màn hình theo dõi,...
Các loại tủ điện trung thế thông dụng
Hệ thống tủ điện trung thế được phân chia theo chức năng, bao gồm: tủ đóng ngắt trung thế, tủ RMU, tủ chuyển nguồn ATS trung thế, tủ tụ bù trung thế và tủ nhị thứ.

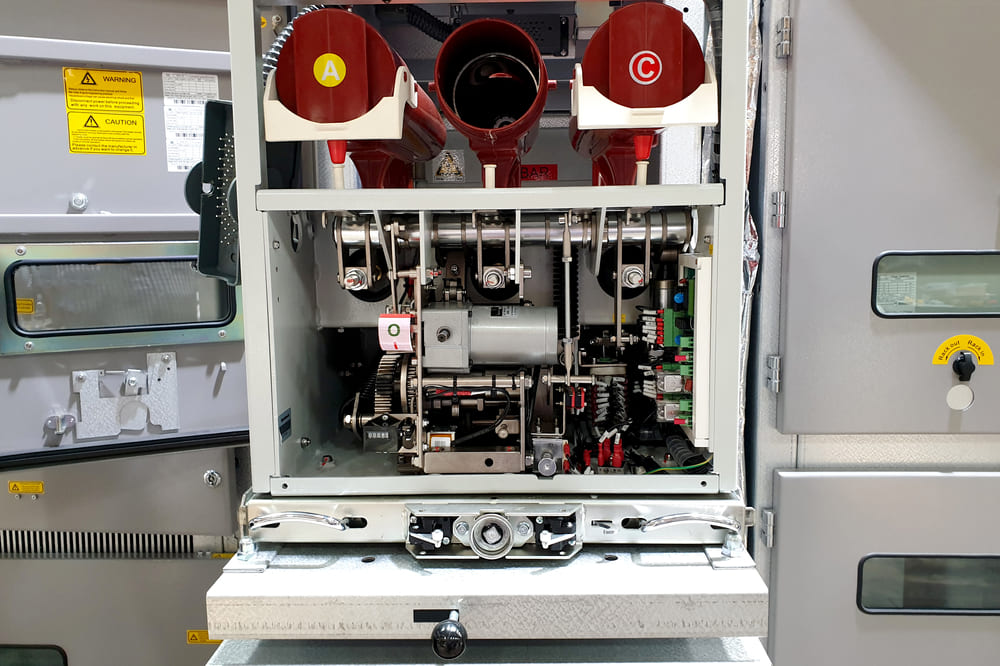

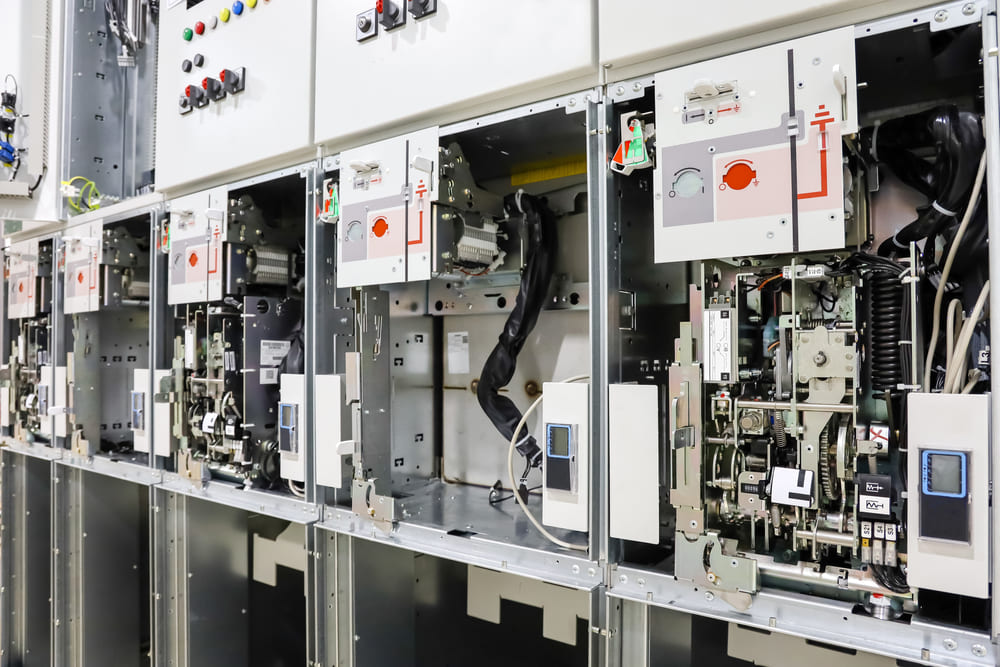

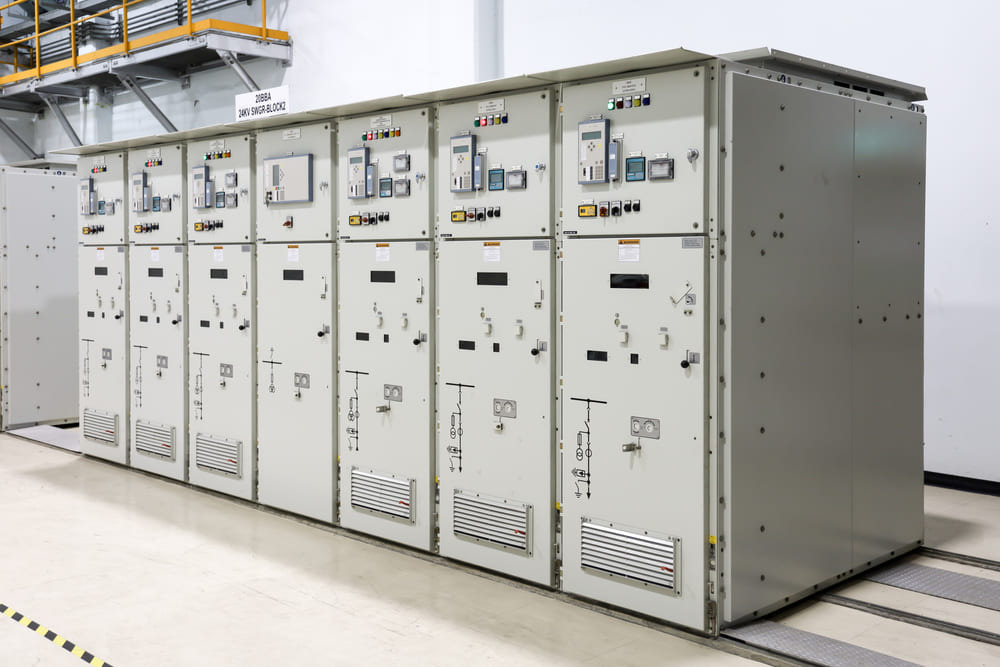

Tủ đóng ngắt trung thế có đặc trưng là chứa máy đóng ngắt mạch trung thế như VCB, LBS hay DS. VCB là máy đóng ngắt điện chân không, được sử dụng để đóng ngắt luồng điện trung thế, ưu điểm là tốc độ ngắt mạch nhanh và chính xác. LBS là thiết bị đóng ngắt chuyên dụng trong các trường hợp cần đóng ngắt liên tục hoặc luân phiên từng mạch điện trung thế. DS là dạng máy đóng cắt đơn giản hơn, dùng để cách ly các phần của mạch điện trung thế.

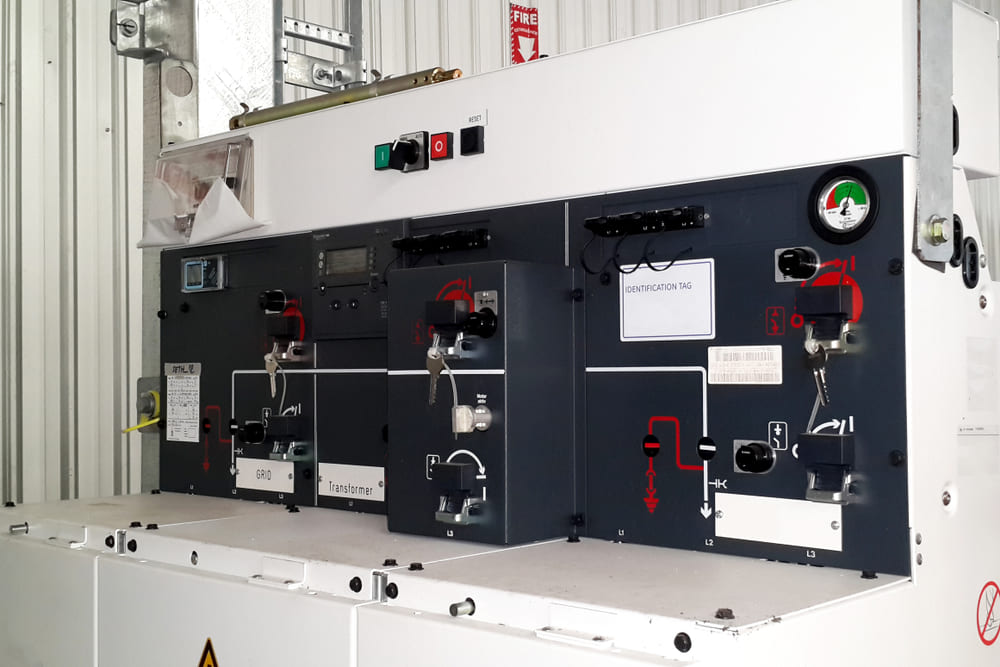

Tủ RMU là dòng tủ sử dụng mạng điện vòng để phân phối điện, cung cấp năng lượng tới các khu vực cấp cụ thể. Bên trong tủ RMU chứa VCS, LBS và bộ điều khiển phân phối dòng.

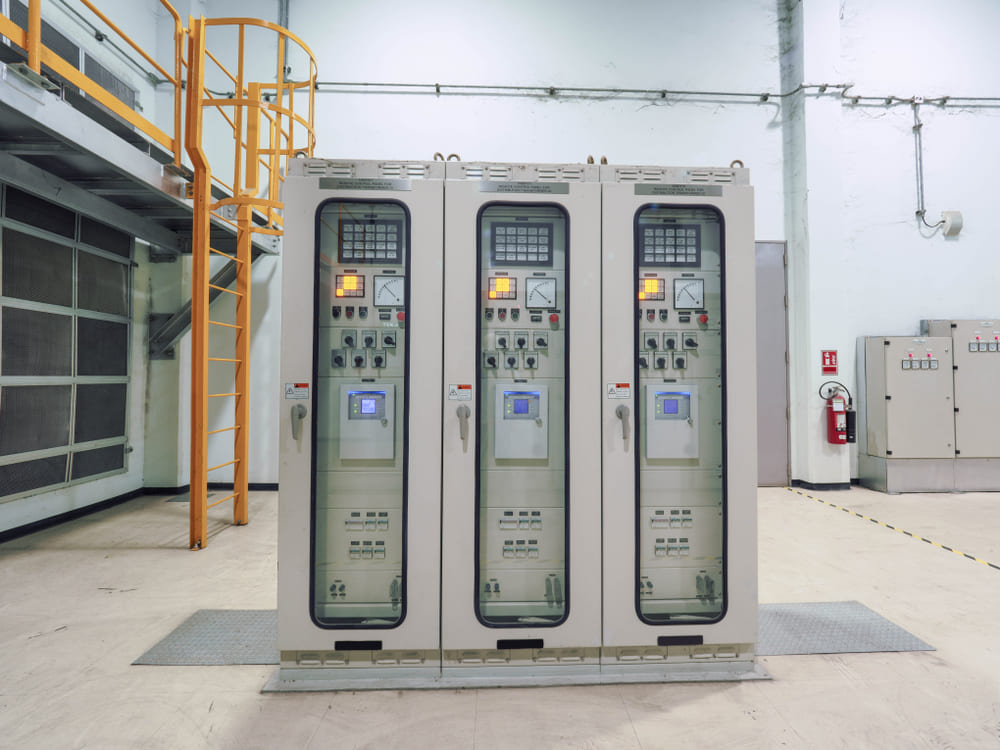

Tủ ATS trung thế dùng để chuyển nguồn tự động giữa nguồn chính và nguồn dự phòng. Tủ tụ bù trung thế có chức năng bù công suất phản kháng. Tủ nhị thứ phân biệt các buồng tủ điện riêng biệt, hỗ trợ quản lý và đảm bảo an toàn hệ thống điện.
Vai trò của tủ điện trung thế trong mạng điện
Chức năng chính của tủ điện trung thế là cung cấp, đóng ngắt nguồn điện cho các thiết bị trong hệ thống điện trung thế, đảm bảo cách ly mạch điện và thiết bị điện khác nhau. Bên trong tủ được thiết kế dạng module để linh hoạt điều chỉnh thông số kỹ thuật hay số lượng thiết bị bên trong cho phù hợp hơn với hệ thống và đáp ứng các tiêu chuẩn chất lượng.
Tủ điện trung thế kết hợp cùng cầu chì trung thế để tăng độ bảo vệ cho hệ thống trong trường hợp quá tải, ngắn mạch. Để đảm bảo quá trình vận hành an toàn và hiệu quả, sử dụng tủ điện cho điện trung thế là điều cần thiết. Đồng thời người vận hành sẽ thuận tiện hơn trong việc điều chỉnh thông số, theo dõi các chỉ số và kịp thời ra quyết định khi có sự cố điện.
Với vai trò quan trọng trong vận hành và bảo vệ mạng điện trung thế, tủ điện trung thế xuất hiện trong bất kì trạm biến áp trung thế, trụ điện hạ nguồn trung thế nào. Hiện nay tủ điện mạch trung thế còn được đặt trung khu kỹ thuật điện tại khu công nghiệp, nhà máy lớn hay khu dân cư.
Bài viết trên đã giúp bạn tổng hợp những đặc điểm về cấu tạo, thiết kế, phân loại và ứng dụng của tủ điện trung thế. BTB Electric xin giới thiệu bạn tìm đọc thêm các bài viết khác của chúng tôi về hệ thống tủ điện tại Việt Nam tại https://btb-electric.com/vi/tin-tuc/.
